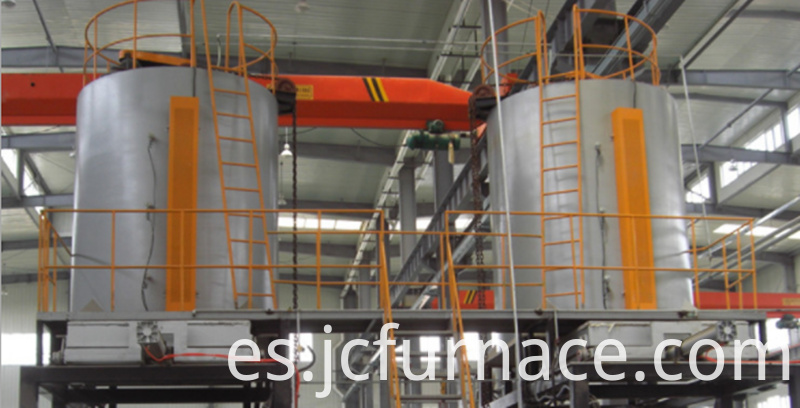

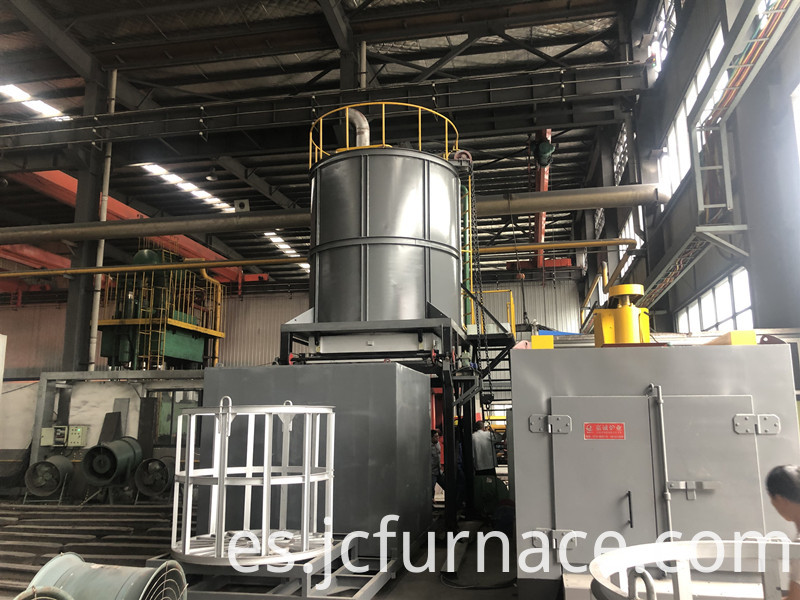

horno de endurecimiento vertical de aleación de aluminio
horno de endurecimiento vertical de aleación de aluminio
horno de endurecimiento vertical de aleación de aluminio
horno de endurecimiento vertical de aleación de aluminio
horno de endurecimiento vertical de aleación de aluminio
  • horno de endurecimiento vertical de aleación de aluminio
  • horno de endurecimiento vertical de aleación de aluminio
  • horno de endurecimiento vertical de aleación de aluminio
  • horno de endurecimiento vertical de aleación de aluminio
  • horno de endurecimiento vertical de aleación de aluminio

horno de endurecimiento vertical de aleación de aluminio

    Tipo de Pago: T/T
    Cantidad de pedido mínima: 1 Set/Sets
    Plazo de entrega: 30 días
Contactar ahora

Información básica

Aluminum Alloy Workpiece Quenching Furnace: Metal Mould Heat Treatment Furnace

Información adicional

transporte: Ocean

Hafen: SHANGHAI,CHINA

DDescripción

Introducción de la estructura.
La estructura del horno eléctrico se compone de soporte, carcasa, revestimiento, puerta, elementos de calefacción, mecanismo de ventilación, mecanismo de elevación de la cesta, carro de carga y sistema de control eléctrico y de temperatura.
2.1 el soporte está soldado con una sección de acero, que se utiliza para proteger el cuerpo del horno. El soporte cruzado se adopta en un lado del soporte para facilitar la instalación del ventilador de enfriamiento de 6 tifones (el usuario proporciona el ventilador).
2.2 la carcasa del horno está soldada en un marco con acero de canal y acero angular, la placa exterior está hecha de placa de acero Q235A y la placa superior interna está hecha de placa de acero inoxidable SS304 de 3 mm con refuerzo soldado. Las paredes internas y externas de la carcasa del horno están hechas con pintura fenólica roja de hierro y luego se rocían uniformemente con pintura de aluminio fenólico.
La estructura de acero del cuerpo del horno está equipada con escaleras para subir en la parte posterior, y la plataforma y la barandilla están dispuestas en el pilar de la puerta del horno para facilitar el mantenimiento.
El revestimiento del horno 2.3 tiene una estructura de fibra completa y el grosor total de la fibra del revestimiento del horno es de 260 mm. La fibra del revestimiento del horno es el tipo estándar producido por shandong luyang co., LTD. Con método de hilatura al vacío. Después de la compresión, la densidad aparente del módulo es ≥230Kg / m3. Adoptando un método de montaje científico y razonable, esta estructura tiene pocos fenómenos de cortocircuito del puente térmico, y se realiza combinando dos vías planas y apiladas, con buena estanqueidad, firme y confiable, mantenimiento conveniente, larga vida útil, buen efecto de ahorro de energía , peso ligero del cuerpo del horno, pequeño aumento de temperatura de la carcasa del cuerpo del horno, etc.
2.4 los elementos calefactores se colocarán razonablemente en 2 zonas de acuerdo con los requisitos de uniformidad de temperatura del horno. El alambre de aleación de Cr20Ni80 ni-cr se debe hacer en forma de corrugado y se fija en la pared interna del horno con ladrillos en forma de estante.
2.5 el mecanismo de ventilación está hecho de acero inoxidable resistente al calor 321 # por un ventilador de circulación de calor (potencia del motor de 5.5kw) instalado en la parte superior del horno. Forma un sistema de guía del viento en cooperación con el parabrisas de acero inoxidable en el horno, que se utiliza para la circulación forzada de aire caliente en el horno para igualar la temperatura en el horno. El ventilador del horno eléctrico está enclavado con el elemento calefactor, es decir, el elemento calefactor solo se puede encender cuando el ventilador está conectado a la fuente de alimentación, lo que garantiza que el elemento calefactor pueda funcionar bajo la condición de circulación de ventilación.
2.6 el mecanismo de elevación de la canasta está compuesto por un polipasto eléctrico, cadena de elevación de anillo, bloque de poleas y canasta. La máquina bobinadora adopta el control de frecuencia de la máquina bobinadora de control eléctrico rápido, * velocidad de cable rápida de hasta 37 metros / min, la potencia del motor es de 11kW, lo que puede hacer que la canasta llegue al agua en muy poco tiempo (15 segundos), Para garantizar los requisitos del proceso de tratamiento térmico de la pieza de trabajo, la bobinadora tiene un control de avance lento, con dispositivo de autobloqueo, puede detenerse en cualquier posición. El bloque de poleas está instalado en la parte superior del cuerpo del horno. La cesta de material está soldada con acero inoxidable SUS 304 # y se utiliza para usar la pieza de trabajo. Cuando se calienta, la cesta de material se suspende en el medio del horno. El mecanismo de elevación de la cesta de alimentación y el mecanismo de la puerta del horno están enclavados, es decir, solo cuando la puerta del horno está completamente abierta (en este momento la fuente de alimentación de los elementos de calefacción se ha cortado automáticamente), se puede encender el mecanismo de elevación. Por el contrario, el mecanismo de elevación no se elevó en su lugar, el motor de la puerta del horno no se puede conectar a la alimentación.
2.7 sistema de control eléctrico
El tamaño del gabinete, la estructura, la película de pintura de la superficie del gabinete de acuerdo con los estándares generales de la industria, la instalación del dispositivo, el cableado y todo tipo de señales están en línea con los estándares relevantes.
Módulo de tiristores, disparador, micro relé, contactor de CA, fusible rápido, relé intermedio, disyuntor, interruptor de límite, interruptor de operación, botón, luz indicadora de señal y otros dispositivos de control y operación principales, dispositivos de visualización que usan el grupo zhengtai, suzhou Siemens o confiables extranjeros productos Los instrumentos indicadores de corriente y voltaje son sensibles, precisos, confiables y tienen una larga vida útil.

El gabinete de control deberá estar equipado con el diagrama esquemático eléctrico y el diagrama de cableado consistente con los componentes y circuitos del gabinete. Los dibujos se colocarán en la caja de archivo fijada en el gabinete. El gabinete está equipado con una lámpara fluorescente de auto iluminación para mantenimiento.

Natural gas quenching furnace

Vertical quenching furnace
